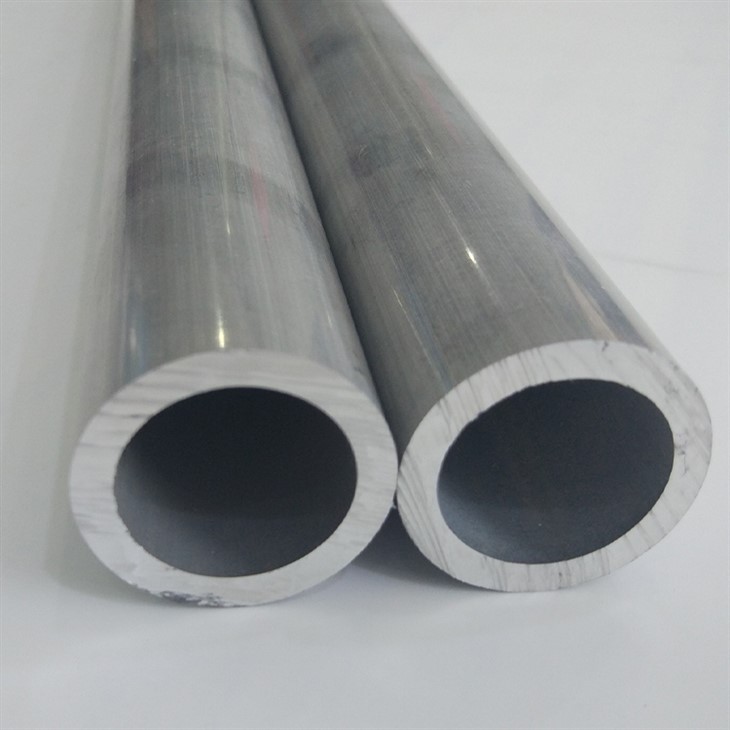

5052 hliníkové hadičky

5052 Extrudovaná hliníková bezšvová rúrka je vynikajúcou voľbou pre mnoho priemyselných aplikácií . Je vyrobená z vysokokvalitnej hliníkovej zliatiny a má vynikajúci odpor proti korózii, vďaka čomu je veľmi vhodná na použitie v tvrdých prostrediach .

Zaslať požiadavku

1. zloženie a štandardy materiálu

Zodpovedajúce štandardu ASTM B210, AMS 4005 a en 573-3, 5052 hliníkových hadičiek je vybavené zložením zliatiny obohateného horčíka optimalizovaného pre morské a priemyselné aplikácie:

Primárne prvky:

Horčík (mg): 2.2-2.8% (zvyšuje rezistenciu na pevnosť a koróziu)

Chróm (cr): 0.15-0.35% (zlepšuje odolnosť proti prasknutiu korózie napätia)

Základný materiál:

Hliník (AL): väčší alebo rovný 96,8% (zostatok)

Limity nečistôt:

Železo (Fe): menej alebo rovná 0,40%

Silikón (SI): Menej alebo rovnajúce sa 0,25%

Meď (Cu): menej alebo rovná 0,10%

Mangán (MN): menej alebo rovná 0,10%

Zinok (Zn): menej alebo rovná 0,10%

Zliatina je dodávaná v kmeňových pokušeniach vrátane H32 (¼ tvrdé), H34 (½ tvrdé) a H38 (plné tvrdé) na ASTM B210 Špecifikácie . Overenie tretej strany prostredníctvom NADCAP AC7117 zaisťuje odolnosť voči kritickej distribúcii chromia v chloride v prostredí .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} {}} {}} {}} {

2. výkonnosť

5052 demonštruje vynikajúce pomery ťažnosti k pevnosti, ktoré sú ideálne pre tlakové cievy a štrukturálne formy:

Majetok	H32 teplota	H34 teplota	H38 temperament	Testovací štandard
Pevnosť v ťahu (RM)	195-240 MPA	230-275 MPA	270-305 MPA	ASTM E8
Pevnosť výťažku (RP0.2)	160-195 MPA	195-230 MPA	250-285 MPA	ASTM E8
Predĺženie pri prestávke (%)	12-18%	8-12%	5-8%	ASTM E8
Strih	125 MPA	145 MPA	170 MPA	ASTM B769
Tlak na prasknutie (OD20 × wt2mm)	18,5 MPA	23,1 MPA	28,7 MPA	ASTM B641
Únava vytrvalosť (10⁷ cykly)	100 MPa	115 MPA	130 MPA	ISO 1099
Dopadová húževnatosť (20 stupňov)	27 J	22 J	15 J	ASTM E23

Retains >95% pevnosť pri stupni -40 a demonštruje konzistentnú pevnosť výťažku v tlaku v rámci 2% hodnôt v ťahu .

3. tepelné spracovanie a spracovanie

Ako zliatina, ktorá je možné ošetrená, mechanické vlastnosti sa dosahujú stvrdnutím kmeňa:

Pracovný proces prechladnutia

Horúci valcovanie: Počiatočná redukcia pri 400-450 stupni na 12 mm hrúbku

Studená kresba: 15-25% redukcie oblasti na priechod

H32: 8-15% celkové zníženie

H34: 16-24% celkové zníženie

H38: 25-30% celkové zníženie

Stabilizácia: 150 stupňov po dobu 60 minút na zmiernenie zvyškových stresov

Výsledná mikroštruktúra

Veľkosť zŕn: ASTM 7-10 (5-15 μm pretiahnuté zrná)

Hustota dislokácie: 10⁹/cm² (H32) až 10⁰/cm² (H38)

Koeficient textúry:<0.7 for deep drawing applications

Prahová hodnota rekryštalizácie: 260-280 Stupeň

Žíhanie po tvorbe je povolené na 345 stupňoch na zmiernenie stresu bez zhoršenia vlastníctva .

4. rozmery a prispôsobenie

Vyrobené podľa štandardov morského inžinierstva so zvýšenými príjmami korózie:

Parameter	Štandardný rozsah	Presnosť	Vlastné možnosti
Vonkajší priemer	6-300 mm	± 0,1% OD	Oválne/obdĺžnikové profily
Hrúbka steny	0.5-12 mm	+10%/-5% WT	Sekcie s premenlivými stenami
Dĺžka	1-12 m	+3 mm/-0 mm	Stočené dĺžky 30 m+
Priamosť	-	1mm/m max .	± 0,3 mm/m
Ovelnosť	-	Menej ako 1,0% TIR	Menej ako alebo rovná 0,3% TIR
Ohyb polomer (min)	1,5 × OD	±5%	Tesný polomer: 0,75 × OD

Výrobné schopnosti:

Ohýbanie rotačného ťahu CNC (až 180 stupňov ohybu)

Hydroformácia pre komplexné prierezy

Rozšírené konce pre spojenie s trubicou

Valcovanie vlákna na ASME B 1.20.1

5. vlastnosti odporu korózie

Hodnotenie environmentálneho výkonu

Prostredie	Hodnotenie ISO 9223	Rýchlosť korózie (μm/rok)	Odporúčanie ochrany
Morský pobrežie	RC5 (vynikajúce)	<5 μm/yr	MIL-PRF -85582 Marine Coat
Chemický proces	RC4 (dobré)	8-20 μm/yr	Podšívka PVDF
Pobrežná atmosféra	RC4 (dobré)	5-15 μm/yr	Anodizovať typ iib
Vystavenie soli	RC4 (dobré)	10-25 μm/yr	Keramicko-epoxy

Ochranné systémy:

Anodizujúci:

Typ iib (tvrdý kabát): 25-75 μm hrúbka

Kyselina chromová (typ I): 5-8 μm pre tenké steny

Povlaky:

Fluoropolymérske systémy (pvdf): 30-50 μm dft (30- ročná záruka)

Epoxidy modifikované keramikou: 200 μm DFT

Hliník tepelného spreja (TSA): 150 μm oblúková vrstva

Galvanická izolácia: Dielektrické zväzky pre odlišné kovové spojenia

6. Charakteristické charakteristiky

Optimalizačné parametre

Činnosť	Materiál	Rýchlosť (m/min)	Krmivo (mm/rev)	Poznámky
Otáčanie	Karbid K01	300-500	0.20-0.40	Pozitívne geometrie
Mletie	Karbid K10	400-600	0.10-0.20	6- preferované koncové mlyny flauty
Vŕtanie	Potiahnutý	70-100	0.05-0.12	118 stupňov bodového uhol
Klepanie	HSS-CO8	15-25	Porovnateľný	85% hĺbka vlákna

Výkonnostné metriky:

Index machinability: 80% (základná hodnota: 2011- t 3=100%)

Drsnosť povrchu: RA 0,4 μm Dosiahnuteľná

Zstavený okrajový odpor: trieda 3 (ISO 3685)

Tvorba čipov: Kontinuálne čipy, ktoré si vyžadujú ističe

Odporúčanie chladiacej kvapaliny: 7-10% koncentrácie emulzie

7. Metódy zvárateľnosti a spojenia

Výnimočná zvárateľnosť fúzie
GTAW a GMAW schválené podľa postupov AWS D1.2:

Zváranie oblúka volfrámu volfrámu (GTAW)

Drôt na výplň: ER5356 (ALMG5CR) alebo ER5556

Shielding Gas: AR +25-30% Zmes

Vstup tepla:<1.2 kJ/mm

Inpaspsant Temp:<100°C

Spájanie trubice

Orbitálne zváranie:

Rýchlosť rotácie: 4-10 rpm

Aktuálna pulzácia: 150 Hz so 40% pozadím

Spájkovanie:

Hliníkové silikónové výplne: baisi -4 (4047 zliatiny)

Teplota pochodu: 590-620 Stupeň

Mechanické spojenia:

Kovania swagelok: Pracovný tlak až do 400 barov

Victaulic GroBoved Couplings: Rozsah veľkosti 15-300 mm

8. fyzikálne vlastnosti

Majetok	Hodnota	Testovací štandard
Hustota	2,68 g/cm³	ASTM B311
Tepelná vodivosť (25 stupňov)	138 W/m·K	ASTM E1461
CTE (20-100)	23,8 μm/m · stupňa	ASTM E228
Elektrický odpor	47 nΩ·m	ASTM B193
Modul elasticity	70,3 GPA	ASTM E111
Magnetickú priepustnosť	1.02 μH/m	ASTM A342
Zvuková rýchlosť	5150 m/s	ASTM E494
Emisivita (100 stupňov)	0,10 (leštené)	ASTM C835
Odrazivosť (viditeľná)	75-85%	ASTM E903

9. Normy kvality povrchu

Bezšvový (ASTM B210) alebo zváraná (ASTM B491)

Povrchové povrchové úpravy:

Mlyn Finish: Ra 0.5-1.5 μm

Hladký povrch: RA 0.2-0.5 μm (pre sanitárne aplikácie)

Zrkadlový lak: RA<0.025μm achievable

Klasifikácia defektov (en 10246-14):

Škrabance: menej ako alebo rovná hĺbke 0,03 mm

Linky: Menej alebo rovné 0,1% OD

Veľkosť inklúzie: menšia alebo rovná 0,2 mm

Žiadny viditeľný šv na zváraných skúmavkách

Čistiace protokoly:

Elektropolovanie podľa ASTM B912

Odmasťovanie na AMS 2658 triedy D

10. Certifikácie a testovanie

Nedeštruktívne testovanie

Eddy Current: ASTM E309 s citlivosťou 0,25 mm

Hydrostatický: 1,5 × konštrukčný tlak počas 60 sekúnd

Testovanie úniku hélia:<10⁻⁶ mbar·L/s sensitivity

Ultrazvukové meranie steny: ± 0,01 mm rozlíšenie

Certifikácia

Norsok M650 schválený pre pobrežné aplikácie

PED 2014/68/EÚ ANNEX I Dodržiavanie predpisov

FDA CFR 21.177.1500 pre kontakt s potravinami

Ad {{0}} merkblatt hp0 schválený pre tlakové nádoby

Osvedčenie o schválení typu Lloydovho registra

Námorné aplikácie: Penetrácie trupu, zábradlia, stožiare, výmenníky tepla, palivové potrubia a odsoľovacie komponenty, kde je odpor korózie morskej vody prvoradý .

Balenie: VCI penové uzávery + zväzky zmršťovania, drevené prepravky s bariérou vlhkosti polyetylénu . Štandardná dodacia lehota: 4 týždne pre zásobené veľkosti .
