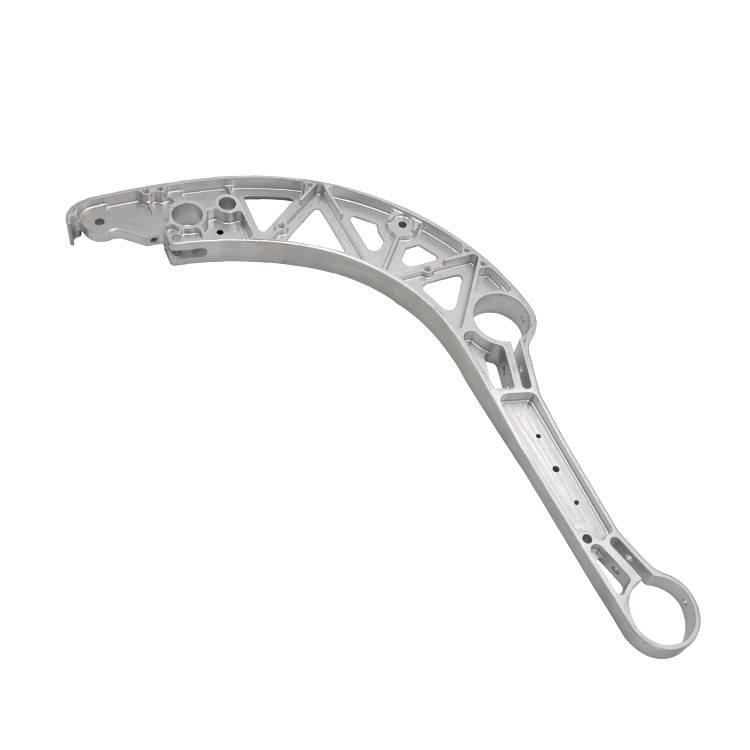

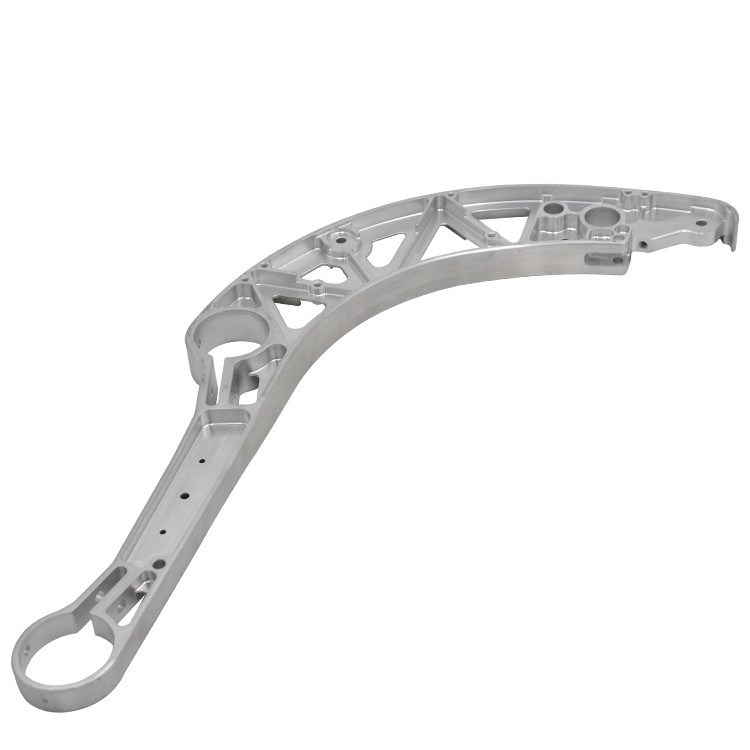

7075 Malé hliníkové zliatiny zomierajú

7075 zliatiny hliníka je zliatina s ultra-vysokou pevnou zliatinou série al-Zn-Mg-Cu, ktorá je známa ako jedna z najvyšších hliníkových zliatin po hliníkovej zliatine série 2xxx. Tempera, jej sila môže byť porovnateľná s určitými oceľami . Výroba malých častí procesom kovania malom umožňuje úplné využitie 7075 mechanických výhod zliatiny a využíva hustú štruktúru zŕn a nepretržitý tok zrna vytvoreného počas kovania, zabezpečujúc spoľahlivosť komponentov pri extrémnych zaťaženiach a Harsh Environments {}}}}

Primárne zliatinové prvky:

Zinok (Zn): 5.1-6.1% (hlavný posilňovací prvok, formuje Alznmgcu kvartérny tuhý roztok a fázy zrážania)

Horčík (mg): 2.1-2.9% (synergicky sa posilňuje zinok, formuje fázu posilňovania mgzn₂)

Copper (Cu): 1.2-2.0% (zlepšuje pevnosť a tvrdosť, ale môže znížiť odpor korózie)

Chróm (cr): 0.18-0.28% (REFINES GRAINS, inhibuje rekryštalizáciu, zlepšuje rezistenciu na praskanie korózie napätia)

Základný materiál:

Hliník (al): rovnováha

Kontrolované nečistoty:

Železo (Fe): 0,50% max

Kremík (SI): 0,40% max

Mangán (MN): 0,30% max

Titán (Ti): 0,20% max

Ostatné prvky: 0,05% max.

Výrobný proces (pre malé výkyvy Die): Produkcia 7075 malých výkov, ktoré si vyžaduje extrémne prísne riadenie procesu, zamerané na maximalizáciu svojho veľmi vysokého silného potenciálu pri optimalizácii odporu praskania korózie napätia .

Príprava surovín:

Vysoko kvalitné ingoty 7075 alebo extrudované stĺpce s nízkym obsahom nečistoty sa vyberú ako kovanie bratov . Materiál musí podstúpiť prísnu analýzu chemického zloženia a ultrazvukovú kontrolu, aby sa zabezpečilo vnútorné defekty .

Rezanie:

Dĺžka sochra

Ohrievanie:

Schady sú rovnomerne zahrievané v presne kontrolovanej pec (zvyčajne medzi stupňom {}}, vyhýbanie sa prehriatiu, ktorý by mohol spôsobiť topenie alebo zhrubnutie hraníc zŕn) . pre vysoké legie, uniformita teploty a oxidácie sú kritické.

Tvorba kovania:

Pomocou kŕmneho kladiva alebo hydraulického lisu sa vyhrievané sochory vloží do vopred navrhnutej matrice a tvorí sa jedným alebo viacerými presnými štrajkmi/tlakami {{}} Dutina je zložito navrhnutá tak, aby zabezpečila tok kovových tokov, ktoré sledujú tvar časti, rafináciu zŕn a eliminujú vnútorné defekty {}}}}

Predbežné a dokončenie kovania: Pre komplexné tvary to môže zahŕňať dva kroky: predbežné návyky (príprava drsného prázdneho) a dokončenie kovania (jemné tvarovanie) . Množstvo a rýchlosť deformácie by sa malo prísne ovládať, aby sa zabránilo praskaniu .

Orezávanie:

Po kovaní sa prebytok okolo obvodu kovania odstráni .

Tepelné spracovanie:

Tepelné spracovanie roztoku: Kovanie je zahrievané na približne 475 stupňov ± 5 stupňov a udržiava sa na dlhú dobu, aby sa umožnilo rozpustenie prvkov z legúnok, aby sa rozpustili do tuhého roztoku {{}} pre 7075, vysoká presnosť v teplote roztoku je rozhodujúca, aby sa predišlo prepleteniu (spôsobujúceho prehrávanie zrna) .

Zhasnutie: Rýchle ochladenie z rozlíšenej teploty, zvyčajne ochladzovaním vody (teplota miestnosti alebo teplej vody), na udržanie presýteného tuhého roztoku . Rýchlosť ochladzovania je rozhodujúca pre konečné vlastnosti .

Ošetrenie:

T6: Štandardné ošetrenie umelého starnutia (zvyčajne sa udržiava pri 120 stupňoch počas 24 hodín alebo dlhšie) na dosiahnutie maximálnej sily, ale je citlivá na SCC .

TEMPELE T7351: Dvojstupňové alebo viacstupňové ošetrenie umelého starnutia (E . g ., držanie pri 107 stupňoch počas 8 hodín, potom pri 163 stupňoch počas 15 hodín), pričom sa zameriava na zlepšenie odolnosti proti krakovaniu korózie (SCC) {} {} {} {} {} {} {} {}

Rovnomerné a stresové reliéf (e . g ., T7351):

Po ochladení môže byť potrebné mechanické narovnanie na korekciu rozmerov .

Pre teplotu T7351 sa úľava ťahového napätia zvyčajne vykonáva po ochladení, aby sa výrazne znížilo ochladenie zvyškového napätia, minimalizovali skreslenie obrábania a zlepšili rozmerovú stabilitu .

Dokončenie a kontrola:

Ohurning, Shot Peening (zlepšuje výkon únavy), dimenzionálna kontrola, kontrola kvality povrchu .

Nakoniec sa vykonávajú komplexné nedeštruktívne testovanie (e . g ., ultrazvukové, penetrant) a testy mechanických vlastností, aby sa zabezpečilo, že produkt spĺňa špecifikácie .

7075 Small Die Forchings vykazujú výnimočné mechanické vlastnosti v T6 a T7351 Tempers, čo z nich robí preferovanú voľbu pre aplikácie s vysokým obsahom a vysokým zaťažením .

Uniformita a anizotropia:

Proces kŕmenia matrice dodáva vynikajúci prietok zŕn do 7075 výkov, čo im umožňuje vykazovať optimálne vlastnosti v hlavných smeroch nakladania a zlepšovať priečne vlastnosti, čím sa zníži celková anizotropia .

Temper T7351 obetuje malé množstvo pevnosti pomocou upravenej starnúcej liečby, aby sa výrazne zlepšila odolnosť proti prasknutiu korózie napätia (SCC) v smeroch priečnych (SL) a krátkodobej transverzie (ST) .

Mikroštruktúra 7075 Small Die Forchings je jadrom ich ultra vysokej sily a výnimočnej spoľahlivosti .

Kľúčové mikroštruktúrne prvky:

Rafinovaná a hustá štruktúra zŕn:

Proces kovania úplne rozdeľuje hrubé zrná, ktoré sa vytvárajú jemne, rovnomerné a husté rekryštalizované zrná a eliminujú defekty odlievania, ako je pórovitosť a plynové vrecká . Priemerná veľkosť zŕn sa zvyčajne pohybuje od {50-150 mikrometrov v závislosti od špecifického pomeru pre hodnotenie . {3} {3} {3} {}}

Dispersoidy tvorené prvkami ako Chromium (CR) a mangán (MN) účinne pripínajú hranice zŕn, ktoré inhibujú nadmerný rast a rekryštalizáciu, udržiavanie jemnozrnného zosilnenia .

Optimalizovaný a nepretržitý tok zŕn:

Keď kov tečie v dutine matrice, jeho zrná sú predĺžené a tvoria kontinuálne vláknité tokové čiary pozdĺž komplexných vonkajších a vnútorných štruktúr časti .

Toto zarovnanie toku zŕn s primárnym smerom napätia časti v skutočných prevádzkových podmienkach efektívne prenáša zaťaženie, čo výrazne zlepšuje únavový výkon časti, nárazovú húževnatosť a odolnosť proti prasknutiu korózie napätia v kritických oblastiach (E {.}}

Rovnomerné rozdelenie posilňovacích fáz (precipitáty):

V temperamente T6, primárne posilňovacie fázy (e . g ., η 'alebo GP) zrazia rovnomerne ako jemné, dispergované častice v zŕn

V temperamente T7351 sa vytvárajú dvojstupňové alebo viacstupňové starnutie, väčšie, rovnomernejšie distribuované rovnovážne η (mgzn₂) fázy a zrážky zŕn sa stávajú hrubšími a rozptyľujúcimi {{}} {}}} {}} {}} {}} {}} {}} {}} {}} {}} {}} {}

Vysoká metalurgická čistota:

Výkvety Die sú vnútorne husté, bez defektov odlievania (napríklad zmršťovanie, pórovitosť, hrubé inklúzie) .

Prísna kontrola prvkov nečistoty, ako je železo (FE) a kremík (SI), minimalizuje tvorbu hrubých, krehkých fáz bohatých na železo alebo kremík, čo ďalej zvyšuje húževnatosť materiálu a únavu .

7075 Small Die Diežky môžu dosiahnuť vysoké presné a komplexné tvary vo výrobe .

Prispôsobenie:

Dizajn a výroba je možné vykonať na základe podrobných modelov CAD zákazníkov a inžinierskych výkresov .

Služby, ako je predbežné vytvorenie, kovanie, orezávanie, orezávanie tepelného a drsného/dokončovacieho obrábania je možné poskytnúť .

Vlastnosti zliatiny 7075 sú vysoko závislé od tepelného spracovania, najmä o liečbe starnutím .

Pokyny:

T6: Vhodné pre aplikácie vyžadujúce konečnú silu, ak prostredie nepredstavuje riziko praskania korózie napätia .

TEMPELE T7351: Preferovaná voľba pre priemyselné aplikácie pre letectvo a vysoká spoľahlivosť, ktorá poskytuje vynikajúcu odolnosť proti prasknutiu korózie napätia a rozmerovú stabilitu pri zachovaní vysokej sily .

7075 Small Die Forgings majú dobrú machináovateľnosť, ale zlá zvárateľnosť .

Výstavba:

Machináovateľnosť: 7075 v T6/T7351 temperament má vysokú tvrdosť a dobrú machináovateľnosť, čo umožňuje vysokú kvalitu povrchu . ostré nástroje a mali by sa používať pozornosť a pozornosť sa venuje evakuácii a chladeniu čipu .

Zvárateľnosť: Konvenčné fúzne zváranie zliatiny 7075 je veľmi zlé, veľmi náchylné na krakovanie horúceho a závažnú stratu sily kĺbu . Preto pre aplikácie vyžadujúce spojenie, mechanické upevnenie (e . g., Bolting, konzervovanie) alebo techniky zvárania v pevnom štádiu (e . g ., zváranie trenia, zváranie trenia FSW) sa zvyčajne používajú .

Zvyškový stres: Zhrejné 7075 výkov má vysoké zvyškové napätie . Najmä pre presné opracované časti, TEMPELE T7351 (s úľavou od ťahu) môže účinne riadiť skreslenie obrábania .

7075 Odolnosť proti korózii zliatiny je lepšia ako zliatiny série 2xxx, ale je mierna medzi ultra-vysokými hliníkovými zliatinami, zvlášť citlivé na koróziu exfoliácie a praskanie korózie napätia (SCC) .

Stratégie ochrany proti korózii:

Výber zliatiny a nálady: Pre väčšinu aplikácií, najmä letectvo, sa dôrazne odporúča tempot T7351 alebo T7651, aby sa maximalizovala odolnosť proti prasknutiu korózie a exfoliácie napätia .

Ošetrenie povrchom:

Anodizujúci: Najbežnejšia a najpriaznivejšia metóda ochrany, formovanie hustého oxidového filmu na povrchu kovania, zvyšovanie korózie a odolnosti proti opotrebeniu . pre 7075, eloxizovanie kyseliny chromovej (CAA) a anodizácia kyseliny kyseliny sírovej (SAA) sú vhodný

Chemické konverzné povlaky: Podávajte ako dobré priméry pre farby alebo lepidlá, poskytujte dodatočnú ochranu proti korózii .

Vysoko výkonné poťahovacie systémy: Povlaky rezistentné na koróziu je možné aplikovať v extrémne korozívnych prostrediach .

Manažment galvanickej korózie: Keď je v kontakte s nekompatibilnými kovmi, musia sa urobiť izolačné opatrenia (e . g ., tesnenia, izolačné povlaky), aby sa zabránilo galvanickej korózii .

Úvahy o návrhu:

Konečný pomer sily k hmotnosti: 7075 ponúka výnimočný pomer sily k hmotnosti, vďaka čomu je ideálnou voľbou pre letecký a vysokovýkonný automobilový priemysel, v ktorom sa vyžaduje extrémna redukcia hmotnosti .

Vysoká spoľahlivosť: Kombinácia procesu kovania a vysoká sila zliatiny 7075 zaisťuje dlhodobú spoľahlivosť častí pri vážnom zaťažení .

Integrácia komplexných tvarov: Kovanie matry môže produkovať komplexné geometrie v tvare siete, čo výrazne znižuje následné obrábanie, znižuje výrobné náklady a dodacie lehoty.

Vynikajúci únavový výkon: Vhodné pre komponenty podrobené opakovaným cyklickým zaťaženiam .

Správa praskania korózie stresu: Výber príslušnej teploty starnutia (T7351/T7651) je rozhodujúci na prekonanie jeho prirodzenej citlivosti SCC .

Metódy spojenia: Vzhľadom na svoju zlú zvárateľnosť by mala návrh uprednostňovať mechanické spojenie alebo pokročilé metódy zvárania v tuhom stave .

Kontrola kvality pre 7075 Malé zliatiny hliníka Die Výknoty, s osobitnou pozornosťou na vnútornú kvalitu, mechanické vlastnosti a odolnosť proti prasknutiu korózie napätia .

Štandardné testovacie postupy:

Certifikácia surovín:

Analýza chemického zloženia (optické emisné spektrometer) na zabezpečenie súladu s AMS, ASTM atď. .

Ultrazvukové testovanie (UT) na zabezpečenie toho, aby boli braty bez vnútorných defektov .

Monitorovanie procesu:

Monitorovanie teploty, tlaku a tlaku v reálnom čase .

Náhodná kontrola tvarovania tvaru a rozmerov v procese .

Monitorovanie procesu tepelného spracovania:

Uniformita teploty pece (na AMS 2750E triedy 1) a riadenie času, najmä presné riadenie riešenia a viacstupňové starnutie .

Ovládanie teploty a intenzity intenzity média .

Analýza chemického zloženia:

Opätovné overovanie dávkového chemického zloženia konečných výrokov .

Testovanie mechanických vlastností:

Testovanie v ťahu: Vzorky odobraté z reprezentatívnych miest a orientácií (pozdĺžny, priečny, krátka transverzia) na testovanie UTS, ys, el .

Testovanie tvrdosti: Viacbodové merania na vyhodnotenie celkovej uniformity .

Testovanie dopadu: Charpy V-Notch Impact Test, ak je to potrebné .

Testovanie húževnatosti zlomeniny: K1C alebo JIC testovanie pre kritické komponenty .

Testovanie praskania korózie napätia (SCC):

Testovanie C-Ring alebo Bent Testing: Testovanie citlivosti SCC na ASTM G38/G39 pre T7351/T7651 Tempers . Toto je kritická testovacia položka pre zliatinu 7075 .

Nedeštruktívne testovanie (NDT):

Ultrazvukové testovanie (UT): 100% inšpekcia vnútornej defektu pre všetky kritické výkyvy, aby sa zabezpečilo žiadne póry, inklúzie, delaminácie atď. .

Testovanie penetrantov (PT): 100% povrchová kontrola na detekciu povrchových defektov .

Testovanie vírivého prúdu (ET): Zisťuje defekty povrchu a blízkeho povrchu, ako aj materiálovú uniformitu .

Mikroštruktúrna analýza:

Metalografické vyšetrenie na vyhodnotenie veľkosti zŕn, kontinuitu toku zŕn, stupňa rekryštalizácie, zrážanie morfológie a distribúcie, najmä charakteristík precipitácií hraníc zŕn .

Inšpekcia dimenzie a kvality povrchu:

Presné merania pomocou strmeňov, mikrometrov, súradnicových meracích strojov (CMM) alebo optických meracích prístrojov .

Meranie drsnosti povrchu .

Štandardy a certifikáty:

V súlade s AMS 4133 (7075- T7351), AMS 4134 (7075- T7651), ASTM B247 (Hliníkový zliatlivý zliatiny a odvetlá s hliníkom), EN 15908 (Aluminum} {9} {

Certifikácie systému riadenia kvality: ISO 9001, AS9100 (Aerospace) .

EN 10204 Typ 3 . 1 môže byť poskytnuté správy o testoch materiálu a na žiadosť zákazníka je možné usporiadať certifikáciu nezávislých tretích strán.

7075 Malé výkvety zliatiny hliníkovej zliatiny sa široko používajú v leteckom priestranstve, vysokovýkonných automobiloch a poliach špičkových zariadení kvôli ich výnimočnému pomeru sily k váhám, spoľahlivosti a vysokej únave .

Primárne aplikácie:

Letectvo: Primárne konštrukčné komponenty lietadla s primárnym zaťažením (e . g ., kovania nosičov krídla, rámy, komponenty podvozku, držiaky motora, flap stopy), kritické konektory, komponenty hydraulického systému, vysoké zaťaženia .

Vysokovýkonný automobil: Komponenty systému zavesenia pre pretekárske vozidlá alebo vysokovýkonné civilné vozidlá (e . g ., riadiace kĺby, ovládacie ramená), náboje kolies, komponenty pohonnej jednotky, montáž motora, prenasledovanie Ultimate ľahkej váhy a sily {{{}}}}}}}}}}}}}}}}}}}

Obrana a armáda: Kritické štrukturálne komponenty pre rôzne zbrane, časti rakety, súčasti poistky, zátvorky zameraných systémov .

Športové vybavenie: Komponenty bicyklov s vysokou pevnosťou (e . g ., kľuky, pedále), lezecké prevodové stupne (e {. g {{}}}, karabíny s vysokou stranou), lyžiarske viazania, šípky {}.}

Strojárstvo: Vysokotlakové ventily, komponenty čerpadla, svorky, konštrukčné komponenty s vysokým presným prístrojom a ďalšie aplikácie, ktoré si vyžadujú konečnú silu a rigiditu .

Výhody dizajnu:

Konečný pomer sily k hmotnosti: Poskytuje najvyššiu kapacitu nosenia pri minimalizácii hmotnosti, vďaka čomu je ideálnou voľbou pre ľahký dizajn .

Vysoká spoľahlivosť: Kombinácia procesu kovania a zliatiny, ktoré poskytujú časti s vynikajúcou únavou, nárazom a odolnosťou proti prasknutiu korózie napätia (najmä v temperamente T7351), čím sa zabezpečí dlhodobé služby v drsných prostrediach .

Tvarovanie blízko siete a zložité geometrie: Kompovanie môže produkovať komplexné tvary blízko konečných rozmerov, čo výrazne znižuje následné obrábanie a odpad z materiálu, zníženie nákladov a dodacie lehoty výroby .

Vynikajúci únavový výkon: Vhodné pre komponenty podrobené opakovaným cyklickým zaťaženiam .

Konštrukčné obmedzenia:

Vysoké náklady: V porovnaní s inými hliníkovými zliatinami má 7075 výkoviek vyššie suroviny a náklady na spracovanie .

Citlivosť na SCC: Tem teplota je citlivá na SCC, pričom sa musí obmedziť jeho výber v určitých aplikačných prostrediach . stabilnejšie ako T7351 alebo T7651, je potrebné použiť .

Zvárateľnosť: Tradičné metódy zvárania fúzie sa neodporúvajú, čo obmedzuje výber metódy pripojenia .

Obmedzenia veľkosti: Rozmery kovania sú obmedzené na matrice a vybavenie; Veľmi veľké komponenty je ťažké vytvoriť v jednom kuse .

Výkonný výkon: Nie je vhodné pre dlhodobé prevádzkové prostredia nad 120 stupňov .

Úvahy o ekonomickej a udržateľnosti:

Výškové aplikácie: 7075 VÝHODY sa používajú primárne v oblastiach s extrémne vysokými výkonnostnými a spoľahlivými požiadavkami, kde ich vysoké náklady sú kompenzované ich výnimočnými vlastnosťami .

Efektívnosť využívania zdrojov: Dievanie je efektívny proces tvarovania v blízkosti siete, ktorý znižuje odpad z materiálu .

Ekologická prívetivosť: Zliatiny hliníka sú vysoko recyklovateľné, v súlade so zásadami zelenej výroby a obehovej ekonomiky .
