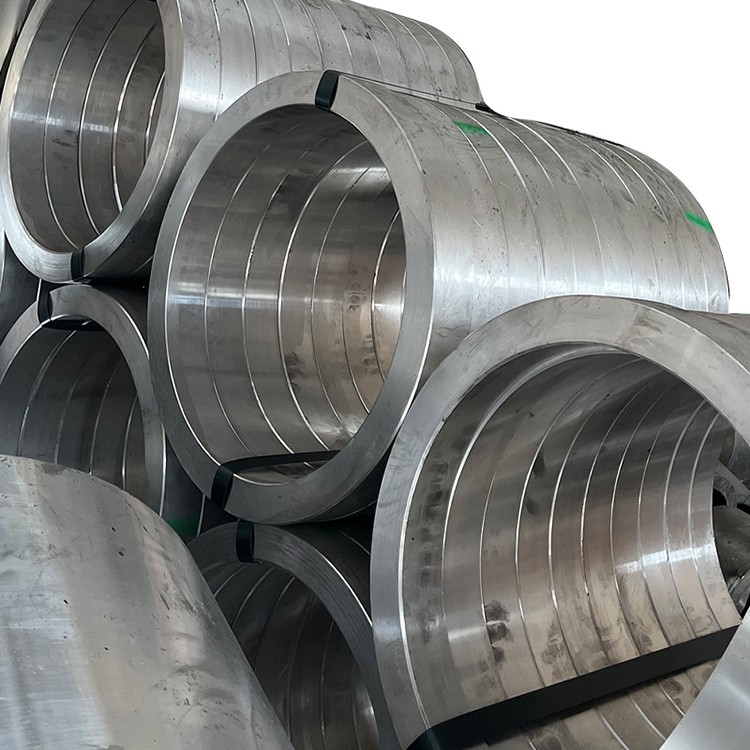

5083 kovanie zliatiny s veľkým priemerom

Krh zliatiny hliníkového zliatiny s veľkým priemerom 5083 je vysokovýkonný, neohrievateľný zliatinu hliníka-magnéium (séria al-Mg), ktorý je známy pre svoju výnimočnú odolnosť proti korózii (najmä v morskom a priemyselnom prostredí), vynikajúca zváranosť, dobrá mierna sila, jej interné ratiny, internetrené ratiny {6}. je optimalizovaný s tokom zŕn zarovnaného pozdĺž geometrie kruhu, vďaka čomu je tento materiál ideálnou voľbou pre aplikácie, ktoré požadujú extrémnu spoľahlivosť, odolnosť proti korózii, zvárateľnosť a výkonnosť vo veľkých štrukturálnych komponentoch, ako sú stavba lodí, morské inžinierstvo, kryogénne skladovacie nádrže, tlakové plavidlá a vojenské priemysle:

Primárne zliatinové prvky:

Horčík (mg): 4.0-4.9% (primárny posilňovací prvok, poskytuje silu a dobrú zvárateľnosť)

Mangán (Mn): 0.4-1.0% (ďalej zvyšuje silu a zdokonaľuje zrno)

Chróm (cr): 0.05-0.25% (inhibuje rekryštalizáciu, zlepšuje odolnosť proti korózii napätia)

Titanium (Ti): 0,15% max (vylepšenie zŕn)

Základný materiál:

Hliník (al): rovnováha

Kontrolované nečistoty:

Železo (Fe): 0,40% max

Kremík (SI): 0,40% max

Meď (Cu): 0,10% max

Zinok (Zn): 0,25% max

Ostatné prvky: 0,05% max.

Proces kovania prémií (pre prstene s veľkým priemerom):

Príprava taveniny:

Vysoký čistenie primárneho hliníka (minimum 99,7%)

Presná kontrola legitingových prvkov s ± 0,03% toleranciou

Pokročilá filtrácia a odplyňovanie ošetrenia (e . g ., inertné utrpenie plynu, snif, odplyňovanie vákua) Zaistite si ultra vysokú mellosť, minimalizovať inklúzie

Zlepšenie zŕn (zvyčajne s hlavnou zliatinou al-Ti-B), aby ste získali jednotnú a jemnú štruktúru ako cast

Špeciálne navrhnuté odlievacie systémy s priamym chillom (DC) na výrobu veľkých ingotov s vysokou vnútornou kvalitou, pravdepodobne využívajúce technológiu elektromagnetického miešania (EMC) na zlepšenie kvality ingotu

Homogenizácia:

Viacstupňová homogenizácia v 450-480 stupeň pre 16-36 hodiny (v závislosti od veľkosti ingot)

Rovnomerná regulácia teploty: ± 3 stupne, zabezpečenie rovnomerného rozdelenia zliatinových prvkov, eliminácia makro segregácie a zlepšená ťažnosť

Príprava sochorov:

Ingot povrchové kondicionovanie (skalpovanie alebo mletie) na odstránenie povrchových defektov

100% ultrazvuková kontrola, aby sa zabezpečila vnútorná bezchybnosť (v súlade s úrovňou 2 AMS 2630 triedy A1 alebo ASTM E2375)

Predhrievanie: 380-420 Stupeň s presnou reguláciou uniformity teploty, aby sa zabezpečila ťažnosť pred deformáciou

Kovanie sekvencie (výkyvy prsteňa s veľkým priemerom):

Rozrušovanie: Viaceré rozrušovacie kroky veľkých ingotov v 380-420, aby sa rozložila štruktúra AS-Cast a vytvorila predformuláciu palacinky alebo diskov v tvare diskov

Piercing: Vytvorenie centrálneho otvoru na veľkých hydraulických lisoch pomocou matríc alebo tŕňov, postupne tvoriaci prstencový otvor a komprimuje stenu krúžku, ďalšie rafinácie zrná

Valcovanie krúžku: Kritický proces valcovania krúžku na krúžkových strojoch s veľkým priemerom . Prostredníctvom axiálneho a radiálneho redukcie, prietok zŕn je vysoko zarovnaný obvodom pozdĺž kruhu, pričom sa eliminuje vnútorné dutiny a pórovitosť, zlepšuje hustotu a obvodové vlastnosti {{{{{1} {{} {

Diela povrchová úprava (voliteľné): Pre krúžky vyžadujúce extrémne vysokorozmernú presnosť je možné vykonať konečné tvarovanie na veľkých lisovacích lisoch, aby sa zabezpečila geometrická presnosť a kvalita povrchu .

Teplota kovania: 350-400 Stupeň (presne kontrolovaný), aby sa zabránilo nadmernému rastu a praskaniu zŕn

Tlak na kovanie: Desiatky tisíc až stovky tisíc ton pomocou veľkých hydraulických lisov a kruhových valcov

Minimálny redukčný pomer: 4: 1 až 6: 1, zabezpečovanie hustej, rovnomernej vnútornej štruktúry, úplná eliminácia štruktúry AS Cast a tvorba optimalizovaného prietoku zŕn

Žíhanie (voliteľné):

Ak je potrebné ďalšie spracovanie alebo ak je problém s citlivosťou na zvyškové napätie, je možné vykonať žíhanie (o temperament) po tom, čo sa znížilo tvrdosť a zlepšili ťažnosť .

Následné spracovanie tvrdenia a stabilizácie práce (na vytvorenie H -Tempers):

H111: mierne namáhanie tvrdené po úplnom žíhaní, vhodné pre všeobecné štruktúry .

H112: sploštené až po kovaní, zachovanie prijatého stavu, vhodné na ďalšie spracovanie pred obrábaním .

H321: Stabilizovaná teplota H32, poskytla vynikajúci odpor proti korózii .

Všetky fázy výroby podliehajú prísnej kontrole kvality, nedeštruktívnemu testovaniu a riadeniu sledovateľnosti, najmä pre vnútornú kontrolu kvality krúžkov s veľkým priemerom .

Distribúcia nehnuteľností:

Radial VS . Tangenciálne vlastnosti: Kované prstene s veľkým priemerom vykazujú vynikajúcu anizotropiu . kruhový valcovanie vysoko zarovná obvodom toku zŕn pozdĺž kruhu, poskytujúc vyššiu tangenciálnu pevnosť, únavová odolnosť a 3} {} {}}

Účinok hrúbky steny na vlastnosti: Sila sa môže mierne zvýšiť v tenkých častiach steny . pre veľké stenuté krúžky s veľkým priemerom, rovnomernosť vlastností jadra a povrchu je rozhodujúca, čo je zabezpečené procesom kovania .

Variácia tvrdosti jadra na povrch: menej ako 5 HB .

Zvyškové napätie: H112 teplota si zachováva určité zvyškové napätie z kovania . H321 Tempera významne znižuje zvyškové napätie prostredníctvom stabilizačnej liečby a zlepšuje odolnosť proti korózii napätia .

Výkon únavy: Optimalizovaný prietok zŕn a hustá mikroštruktúra vytvorená procesom kovania významne zlepšuje únavovú životnosť materiálu a odolnosť proti šíreniu únavovej trhliny, ktorá je obzvlášť kritická vo veľkých štrukturálnych komponentoch .

Kryogénny výkon: Sila a húževnatosť dokonca zlepšujú v extrémne nízkoteplotných prostrediach, bez krehkého prechodu, vďaka čomu je vynikajúci kryogénny štrukturálny materiál.

Kľúčové mikroštruktúrne prvky:

Štruktúra zŕn:

Jemná, rovnomerná zmiešaná štruktúra rekryštalizovaných zŕn a predĺžených nekryštalizovaných zŕn zarovnaných tangenciálne

Prietok zŕn sa vysoko zhoduje s geometriou prsteňa, rovnomerne distribuovaná tangenciálne a maximalizuje výkon materiálu

Jemné disperesoidy tvorené mangánom (MN), chrómom (CR) a titánom (TI) účinne inhibujú rast a rekryštalizáciu zŕn a rekryštalizáciu

Veľkosť zrna ASTM 6-9 (45-16 μm) alebo jemnejšie zrná (ASTM 8-10)

Distribúcia zrážania:

Fáza mg₂al₃: jemné a rovnomerne rozptýlené, pôsobiace ako fáza primárnej posilňovacej fázy

Nepretržité zrážanie Mg₂al₃ na hraniciach zŕn sa účinne kontroluje, aby sa zabránilo citlivosti korózie napätia

Malé množstvá primárnych intermetalických zlúčenín, ako je Alfemn

Vývoj textúry:

Proces kovania vytvára špecifickú textúru prospešnú pre tangenciálne vlastnosti, optimalizáciu sily, húževnatosti a odporu únavy

Špeciálne funkcie:

Ultra vysoká metalurgická čistota, minimalizácia defektov nekovového inklúzie prostredníctvom pokročilých technológií topenia a odlievania

Morfológia a distribúcia kontinuálnych zrážok zŕn (beta fáza) sú presne kontrolované, aby sa maximalizovala odolnosť proti korózii napätia

Štandardné dostupné formuláre:

Kované krúžky: Vonkajší priemer do 4000 mm+, hrúbka steny do 600 mm+

Vlastné rozmery a geometrie dostupné podľa výkresov a požiadaviek zákazníkov, ktoré ponúkajú rôzne podmienky od asistentných medzier až po drsné alebo dokončené opracované stavy

Dostupné v rôznych teplotách tepelného spracovania, ako napríklad O, H112, H321

Pokyny:

O: Ak sú potrebné komplexné operácie formovania za studena pre prstene s veľkým priemerom alebo ako počiatočný stav pre následné spracovanie .

H112: Pri využívaní makroštruktúry a vlastností a ďalšie spracovanie je potrebné .

H321: Keď sú prítomné extrémne vysoké požiadavky na odolnosť proti korózii (najmä praskanie korózie napätia), spolu s vyššími požiadavkami na pevnosť, bežne sa používajú vo veľkých štruktúrach s veľkým priemerom .

H116: Keď existujú najprísnejšie požiadavky na rezistenciu na koróziu SCC a exfoliácie, zvyčajne sa používajú pre tenkostenné štruktúry v morských prostrediach, ale nie sú vhodné pre hrubé rezy v dôsledku obmedzení stabilizácie . pre veľké kŕmne kruhy, H321 je praktickejšia a vynikajúca voľba {{}}}}}}}}}}}}}}}}}}}}}}}}}

Výstavba:

Hodnotenie machinability: 70% (1100 hliníka=100%), dobrá machináovateľnosť, nižšia ako zliatiny 2xxx a 7xxx, ale vyššie ako čistý hliníkový

Tvorba triesok: Gummy lupienky, majú tendenciu zabaliť nástroje, vyžadujú dobré štiepky a chladivo s vysokým prietokom

Chladiaca kvapalina: Vodná rozpustná rezná kvapalina (8-12% koncentrácia), chladenie vysokého prietoku

Opotrebovanie nástroja: Mierna, potrebná pravidelná kontrola nástroja

Zvárateľnosť: Vynikajúce s zváraním TIG a MIG, jednou z najlepších zváračných zliatin hliníka, s vysokou pevnosťou zvaru, vhodné na zostavenie veľkých komplexných štruktúr

Práca prechladnutia: Dobrá tvorba v tempom

Horúcnosť: Odporúčaný teplotný rozsah 300-400 Stupeň, s prísnou kontrolou nad množstvom a sadzbou deformácie

Praskanie korózie napätia: Tempery H321 a H116 majú vynikajúcu odolnosť proti praskaniu korózie napätia

Kryogénne vlastnosti: zachováva alebo zlepšuje pevnosť a húževnatosť pri extrémne nízkych teplotách, bez toho, aby ste sa dostali k krehkému prechodu

Možnosti ochrany povrchu:

Eloxovanie:

Typ II (sulfuric): 10-25 μm hrúbka, poskytuje ďalšiu ochranu a estetiku

Typ III (tvrdý): 25-75 μm hrúbka, zvyšuje odolnosť a tvrdosť opotrebovania

Konverzné povlaky:

Chromátové konverzné povlaky (MIL-DTL -5541): Vynikajúca základňa pre farby alebo lepidlá

Alternatívy bez chrómu: Environmentálne vyhovujúce

Maľovacie systémy:

Epoxidový primer + polyuretánový vrchol: Poskytuje vynikajúcu dlhodobú ochranu, najmä pre morské a pobrežné aplikácie

Úvahy o návrhu:

Rozsah prevádzkovej teploty: -270 Stupeň na +80 (dlhodobé použitie nad 65 stupňov môže viesť k senzibilizácii, čo ovplyvňuje citlivosť SCC)

Kryogénny výkon: Udržiava alebo zlepšuje pevnosť a húževnatosť pri extrémne nízkych teplotách, bez krehkého prechodu, ideálne pre kryogénne štrukturálne materiály, bežne používané v nádržiach LNG

Magnetické vlastnosti: nemagnetické

Recyklovateľnosť: 100% recyklovateľná s vysokou hodnotou šrotu

Formovateľnosť: Dobrý v temperovaní, mierny v temperamente H112, slabý v temperamente H321

Dimenzionálna stabilita: dobrá rozmerová stabilita po kovaní a stabilizácii

Pomer pevnosti k hmotnosti: významná výhoda v aplikáciách vyžadujúcich vysokú pevnosť, odolnosť proti korózii a veľké štrukturálne komponenty

Štandardné testovacie postupy:

Chemické zloženie:

Optická emisná spektroskopia

Röntgenová fluorescenčná analýza

Fúzia inertného plynu (obsah vodíka)

Overenie všetkých hlavných prvkov a obsahu nečistôt

Mechanické testovanie:

Testovanie v ťahu (radiálne, tangenciálne, axiálne, najmä pre hrubé steny, vzorky potrebné v rôznych hĺbkach)

Testovanie tvrdosti (Brinell, viac miest)

Testovanie nárazu (Charpy V-Notch, najmä pre kryogénne aplikácie, testované pri špecifikovaných teplotách)

Testovanie únavy (podľa potreby)

Testovanie praskania korózie napätia (SCC, Per ASTM G44, G47, najmä pre teploty H116/H321)

Nedeštruktívne testovanie:

Ultrazvuková kontrola (100% objemová, so osobitnou pozornosťou na vnútornú kvalitu výkoviek s hrubými valou s veľkým priemerom, v súlade s AMS 2630 triedy A1/AA alebo ASTM E2375 Úroveň 2)

Testovanie vírivého prúdu (defekty povrchu a takmer povrchu)

Inšpekcia penetrantov (povrchové defekty)

Rádiografické testovanie (vnútorné makroskopické defekty, pre kritické oblasti)

Mikroštruktúrna analýza:

Určenie veľkosti zrna

Vyhodnotenie zrážania a intermetalického zlúčeniny

Overenie vzoru toku zŕn

Hodnotenie stupňa rekryštalizácie

Dimenzionálna kontrola:

Overenie CMM (súradnicový merací stroj)

Vonkajší priemer, vnútorný priemer, hrúbka steny, výška, rovinnosť, sústrednosť atď.

Štandardné certifikácie:

MILL Testovacia správa (en 10204 3.1 alebo 3.2)

Certifikácia chemickej analýzy

Certifikácia mechanických vlastností

Certifikácia tepelného spracovania/kovania

Nedeštruktívne testovanie certifikácie

Súlad s ASTM B247 (výkyvy), GB/T 3880 (čínsky štandard), en aw -5083, dnv GL, Lloydov register, ABS a ďalšie klasifikačné spoločnosti .}}}}}

Primárne aplikácie:

Morský priemysel:

Veľké štrukturálne komponenty lode a jachty (paluby, priedely, trup spájajúcich krúžky)

Vŕtacie plošiny na mori, jednotkové štruktúry plávajúceho výroby a vykladanie (FPSO)

Veľké komponenty pre vybavenie na odsoľovanie morskej vody

Kryogénne inžinierstvo:

Kľúčové štrukturálne komponenty pre veľké skvapalnené zemné plyny (LNG) skladovacie nádrže a nosiče, ako sú prúžky, podpery sukne atď.

Kvapalné nádrže na skladovanie paliva

Tlakové plavidlá:

Príruby, hlavy a škrupiny pre veľké tlakové cievy v jadrových elektrárňach, chemických reaktoroch atď. .

Železničný tranzit:

Vysokorýchlostné konštrukčné komponenty tela vlak, náboje kolies, atď. .

Armáda:

Štruktúry námorných plavidiel, komponenty obrnených vozidiel, trubice na spustenie rakiet atď. .

Výhody dizajnu:

Vynikajúca odolnosť proti korózii, najmä v morských a priemyselných prostrediach, s veľmi vysokou odolnosťou voči korózii morskej vody

Vynikajúca zvárateľnosť, s vysokou pevnosťou zvaru a dobrou ťažnosťou, vhodná na zostavenie veľkých komplexných štruktúr

Výnimočná kryogénna húževnatosť, pri

Dobrá mierna pevnosť a vynikajúca ťažnosť, vhodná pre veľké štrukturálne komponenty

Proces kovania optimalizuje prietok zŕn a vnútornú kvalitu, zlepšuje odolnosť v únave a húževnatosť zlomenín

Vynikajúca odolnosť voči koróznej korózii napätia Korózia a exfoliácia (H321/H116 Tempers)

Ľahké, prispievanie k úsporám energie a zníženiu emisií

Nemagnetický

Konštrukčné obmedzenia:

Nemožno posilniť tepelným spracovaním; Limit pevnosti je nižší ako 2xxx a 7xxx série Vysoko silné zliatiny

Dlhodobé použitie nad 65 stupňov môže viesť k senzibilizácii (v dôsledku kontinuálneho zrážania fázy mg₂al₃), zvýšenie náchylnosti na koróziu napätia {{}} je potrebné kontrolovať prevádzkovú teplotu alebo zvolená teplota H321 .

Úroveň pevnosti je nižšia ako letecké zliatiny ako 7075, ale jej odolnosť proti korózii a zvárateľnosť sú vynikajúce .

Obtiažnosť a zvýšenie nákladov s veľkosťou .

Ekonomické úvahy:

Výrobné náklady na veľké prstene s veľkým priemerom sú vysoké, ale ich výnimočná výkonnosť a spoľahlivosť vo veľkých kritických štruktúrach poskytujú nenahraditeľnú hodnotu

Vynikajúca odolnosť proti korózii znižuje dlhodobé potreby údržby a výmeny, čím sa znižuje celkové náklady na životný cyklus

Dobrá zvárateľnosť znižuje ťažkosti a náklady na výrobné komplexné veľké štruktúry

Ľahké vlastnosti pomáhajú znižovať náklady na palivo na prepravu, najmä pri stavbe lodí a železničnej tranzite

Aspekty udržateľnosti:

100% recyklovateľná, vysoká miera recyklácie zdrojov, v súlade so zeleným výrobným konceptom

Spotreba energie a emisie uhlíka v procesoch výroby hliníka sú neustále optimalizované

Dlhá životnosť produktu a vysoká spoľahlivosť znižuje tvorbu odpadu

Pokyny pre výber materiálov:

Vyberte si kované kované krúžky s veľkým priemerom, keď sú potrebné vysoké pevnosti, výnimočná odolnosť proti korózii (najmä na morskú vodu), vynikajúcu zvárateľnosť, kryogénnu húževnatosť a veľkú štrukturálnu stabilitu

Vhodné pre kritické štruktúry, ako sú morské nádoby, nádrže LNG a veľké tlakové nádoby, kde sú nevyhnutné vynikajúce vnútorné kvalitné a obvodové vlastnosti získané kovaním

Pre štruktúry, ktoré slúžia dlhodobo pri teplotách nad 65 stupňov, mala by sa zvoliť teplota H321 a prevádzková teplota striktne regulovaná.

Ak je potrebná vyššia pevnosť a dobrá odolnosť proti korózii, zliatiny 5A06 sa dá považovať za .
