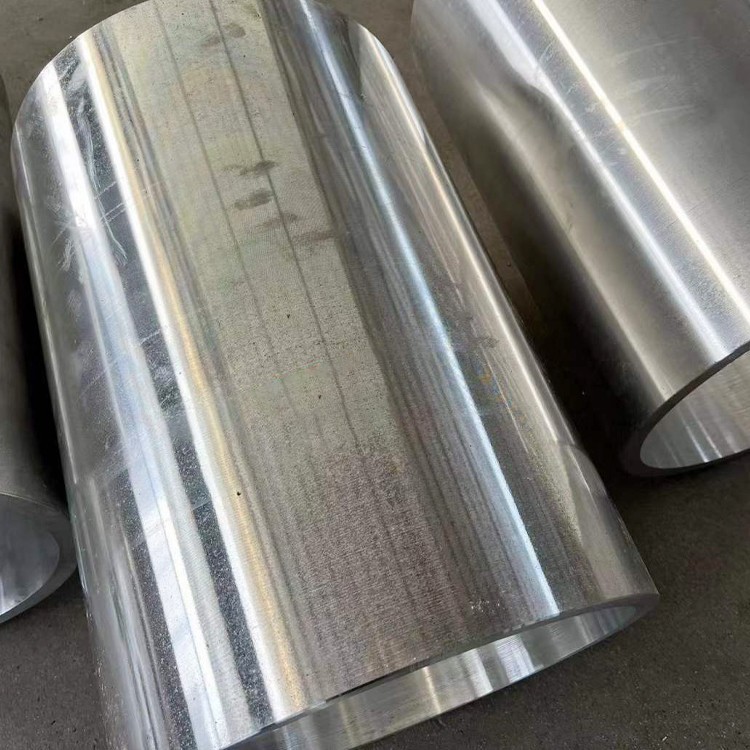

7050 Hliníkové potrubie s veľkým priemerom

7050 Hliníkové trubice s veľkým priemerom patria do kategórie vysoko pevných zliatin s tepelne ošetrené zliatiny . Ich charakteristiky sú mimoriadne používané odolnosť voči korózii odlúpania voči korózii a praskanie korózie korózie . Výkvety . Zliatiny používané v týchto častiach musia mať vysokú odolnosť proti korózii, praskania korózie napätia, húževnatosti zlomenín a odporu únavy .

Zaslať požiadavku

1. Proces zloženia materiálu a výroby

7050 (AMS 4050 m, ASTM B247) Rovná s veľkým priemerom obsahuje systém legézovania medi-zinku-magnéium optimalizovaný pre vysoko pevné štrukturálne aplikácie:

Zliatina:

Zinok (zn): 5.7-6.7% (primárne posilnenie)

Horčík (mg): 1.9-2.6% (zrážanie)

Copper (Cu): 2.0-2.6% (Odolnosť proti korózii napätia)

Vystopové prvky:

Zirconium (zr): 0.08-0.15% (Rinement zŕn)

Železo (Fe): Menej alebo rovná 0,15% max.

Silikón (Si): Menej alebo rovná 0,12% max.

Mangán (MN): Menej alebo rovná 0,10% max

Pokročilý výrobný proces:

Predbežné ohrievanie sudov: 430-480 (Argon Atmosféra)

Horúce extrúzie: 315-410 Stupeň na 100-350 Mn tlačí

Veľkosť kreslenia za studena: 15-30% zníženie

Nariadenie: 1-3% Trvalé predĺženie

Tepelné spracovanie: T7451/T7651 Proprietárne starnutie

Kalibrácia: 3- systém veľkosti planéty Roll

Povrchová úprava: Micro-Peening (0.5-1.2 μm RA)

Certifikované pre AMS-QQ-A -200/11 a EN 754 s úplným sledovaním digitálneho materiálu .

2. Mechanické vlastnosti pre ťažké štruktúry

Majetok	T7451	TEMPELE T7651	Testovací štandard
Konečná pevnosť v ťahu	510-550 MPA	530-570 MPA	ASTM E8
Pevnosť výťažku (RP0.2)	455-495 MPA	470-510 MPA	ASTM E8
Predĺženie (%)	9-12%	7-10%	ASTM E8
Zlomenina	32 MPA√m	29 MPA√m	ASTM E399
Kompresný výťažok	480-520 MPA	500-540 MPA	ASTM E9
Strih	300-335 MPA	310-345 MPA	ASTM B565
Pevnosť únavy (10⁷)	160-185 MPA	180-205 MPA	ASTM E466
Pevnosť	840-890 MPA	860-910 MPA	ASTM E238

Udržiava väčšie alebo rovná 90% mechanických vlastnostiach pri teplotách od -55 do +125 Stupeň na ASTM E 21.

3. tepelné spracovanie a mikroštruktúra

Patentovaná sekvencia starnutia:

Ošetrenie roztoku: 477 stupňov ± 5 stupňov pre 2-4 hodiny

Ovládané ochladenie: Polymérny ochladzovanie pri 40-60 stupni /sec

Úľava na stres: 3% roztiahnutá deformácia

Protokol starnutia:

T7451: 107 stupňov /8hr + 163 Stupeň /30hr

T7651: 121 stupňov /6hr + 177 Stupeň /20hr

Mikroštruktúrne charakteristiky:

Veľkosť zŕn: ASTM 6-7 (25-40 μm)

Štruktúra zrážania:

η '(mgzn₂) fáza: 10-30 nm

Al₃zr dispersoids: 5-15 nm

Hustota dislokácie: 4-6 × 10⁰/cm²

Štruktúra hraníc zŕn: diskrétna fáza η

Rekryštalizácia: menej alebo rovná 15%

Index textúry:<1.5 random multiples

4. Dimenzionálne špecifikácie pre veľké potrubia

Parameter	Štandardný rozsah	Presnosť	Špeciálne schopnosti
Vonkajší priemer	200-1200 mm	± 0,15% OD	Do 2500 mm
Hrúbka steny	8-80 mm	+10%/-5% WT	3-150 mm je k dispozícii
Dĺžka	3-20 m	+10 mm/-0 mm	Do 30 miliónov sekcií
Ovelnosť	Menej ako 0,8%	Menej ako 0,3% (kritické)	-
Priamosť	1,0 mm/m	0,3 mm/m	-
Kolmo	Menej ako 0,5 stupňa	Menšie alebo rovné 0,2 stupňa	-
Uniformita	±7%	±3%	-

Pokročilé formujúce technológie:

Tvorba konfigurácií pre koncové konfigurácie

Tok otáčania pre variáciu hrúbky

Výbušná expanzia pre prechody veľkosti

Kovanie tŕň pre prírubové konce

Lokalizované tepelné ošetrenie roztoku

5. výkonnosť životného prostredia

Stav	Výkonnosť	Kľúčové metriky	Ochranné metódy
Expozícia soľného rozprašovania	Vynikajúci	<0.002 mm/yr corrosion rate	Liečba alodínom 1200
Praskanie korózie stresu	Dobrý	Threshold >150 MPA	T7451 nadmerná teplota
Galvanická korózia	Mierny	<0.003 mm/yr when isolated	Izolácia zo sklenených vlákien
Expozícia atmosféry	Vynikajúci	0,0001 mm/rok vidiecke prostredie	Chrómový konverzný povlak
Vysoká vlhkosť	Dobrý	Žiadna jamka po 3000 hodinách	Anodizácia (typ II)

Možnosti vylepšenia povrchu:

Tvrdý anodizácia (50-70 μm, 500-600 hV)

Elektrolytická oxidácia v plazme (PEO)

HVOF WC-CO povlak (1200-1400 hV)

Elektrotexné niklové pokovovanie (ENP)

Hliník tepelného spreja (TSA)

6. vlastnosti obrábania a výroby

Činnosť	Materiál	Odporúčané parametre	Rozmerová presnosť
Vŕtanie hlbokých otvorov	Guľky z karbidu	25-45 m/min, 0.05-0.12 mm/rev	± 0,05 mm
Ukončiť mletie	Karbid potiahnutý	250-400 m/min, 0.1-0.3 mm/zub	RA 0.8-1.6 μm
Klepanie	Potiahnuté kohútiky HSS-E	8-15 m/min, špirálové miesto	6h tolerancia
Nudný	CBN hroty	150-250 m/min, 0,05 mm/rev	It7 známka
Trepanning	Rezačky PCD	60-100 m/min	Stenu ± 0,1 mm

Výhody:

Tvorba čipu: krátke lámanie čipov

Zstavená tendencia: Nízka (trieda B na ISO 3685)

Požiadavky na reznú silu: 20-30% nižšie ako oceľ

Riadenie zvyškového stresu: Kryogénne obrábanie schopné

Typický povrchový povrch: RA 0.4-1.6 μm dosiahnuteľný

7. technológie zvárania a spojenia

Optimálne procesy zvárania:

Variabilná polarita PAW (VPPaw):

Current: 180-300 a

Rýchlosť cestovania: 100-250 mm/min

Plnivo: ER7037 (al-Zn-Mg)

Zváranie trenia:

Rýchlosť vretena: 350-600 rpm

Traverse: 80-200 mm/min

Down Force: 12-20 kn

Špecializované spoločné návrhy:

Mechanické kĺby s vysokou pevnosťou:

Swarged Hollar s 1:15 zúžením

Rušné puzdrá

Systémy lepenia adhézie:

Epoxy Novolac: 25 MPA pri 100 stupňoch

Polyuretán metakrylát: 18 MPa

Dvojité zvárané kĺby:

Root Gap: 0.8-1.5 mm

Uhol drážky: 60 stupňov ± 5 stupňov

Zadanie: úplné prenikanie

8. Fyzikálne vlastnosti pre štrukturálne aplikácie

Majetok	Hodnota	Štrukturálny význam
Hustota	2,83 g/cm³	60% úspory hmotnosti vs oceľ
Youngov modul	71 GPA	Pomer tuhosti k hmotnosti
Poissonov pomer	0.33	Rozloženie stresu
CTE (20-150)	23,6 μm/m · stupňa	Tepelná kompatibilita
Tepelná vodivosť	130 W/m·K	Rozptyľovanie tepla
Elektrický odpor	41.5 nΩ·m	Statický výtok
Tlmivá kapacita	0.002	Redukcia vibrácií
Magnetickú priepustnosť	1.00002	Ochrana EMI

9. Testovanie a certifikácia

Prísne testovacie protokoly:

Ultrazvukové testovanie: 5-15 MHz Probes, AWS D1.2 Normy

Eddy Current Inspection: 1-3% citlivosť

Hydrostatické testovanie: 1,5x konštrukčný tlak

Zlomenina: Protokol ESIS TC24

Testovanie únavy: minimálne 10⁷ cyklov

Analýza zvyškového napätia: metóda rôntgenovej difrakcie

Komplexná certifikácia:

Akreditácia NADCAP AC7108

Kvalitné systémy ISO 9001/AS9100

Dodržiavanie predpisov PED 2014/68/EÚ

Schválenie typu DNV GL

Certifikácia materiálu ABS

MIL-DTL -45225 inšpekcia

10. priemyselné aplikácie

Odvetvia primárnych aplikácií:

Letecké štrukturálne rámce

Systémy trubice rakiet

Priemyselné hydraulické valce

Potrubia vstrekovania plynu energetického sektora

Ťažké stroje a ramená

Morský hnací hriadeľ

Vysokotlakové skladovanie plynu

Teleskopické štrukturálne komponenty

Manipulácia a úložisko:

Povlak VCI s vysušenými balíčkami

Nekovové koncové chrániče

Drevené sedlá v skladovacích stojanoch

Politika bez priameho kontaktu

Systémy prepravy kontajnerov ISO
