6063 extrudovaný hliníkový bar

6063 Extrudovaný hliníkový bar je všestranný a široko používaný materiál v odvetví hliníkovej zliatiny, ktorý je známy svojou kombináciou sily, korózie a klinovanej spracovateľnosti . Táto zliatina patrí do série 6000, ktorá obsahuje primárne znaky horčíka a kremíka {

Zaslať požiadavku

1. Proces zloženia materiálu a výroby

6063 zliatiny hliníka (ALMGSI0 . 5) je zliatina so strednou pevnosťou s vynikajúcou extrudovatou, povrchovou úpravou a koróziou. Táto populárna architektonická zliatina kombinuje dobré mechanické vlastnosti s vynikajúcou formovateľnosťou a eloxujúcou reakciou:

Primárne zliatinové prvky:

Horčík (mg): 0.45-0.90% (zrážanie)

Kremík (si): 0.20-0.60% (formy mg₂si posilňujúce zrážky)

Základný materiál:

Hliník (AL): väčší alebo rovný 98,0% (zostatok)

Kontrolované nečistoty:

Železo (FE): Menej alebo rovná 0,35% max.

Meď (Cu): Menej alebo rovná maximálne 0,10%

Mangán (MN): Menej alebo rovná 0,10% max

Chróm (CR): Menej alebo rovná 0,10% max

Zinok (Zn): Menej alebo rovná maximálne 0,10%

Titanium (Ti): Menej alebo rovná maximálne 0,10%

Ostatné prvky: menej ako alebo rovnajúca sa 0,05%, menej ako 0,15%

Výrobný proces prémiového vytláčania:

Príprava sochorov:

Vysoký čistenie primárneho hliníka (minimum 99,7%)

Presné prírastky legúnskeho prvku

Odplyňovacie ošetrenie (vodík <0,2 ml/100 g)

Priemerné chladenie (DC) polotrvácne odlievanie

Homogenizácia v 560-580 stupni pre 4-8 hodiny

Predhrievanie sudcov:

Počítačom kontrolované zahrievanie do stupňa 450-480

Uniformita teploty: ± 5 stupňov

Odstraňovanie oxidovej vrstvy (skalp)

Vytláčanie:

Prielomový tlak: 35-45 mPa

Bežný tlak: 20-35 MPA

Rýchlosť RAM: 5-15 mm/s (závislá od profilu)

Predbežná regulácia teploty: 510-540 Stupeň

Teplota: 480-500 Stupeň

Chladenie:

Chladenie vzduchu alebo ochladenie vody (závislá od teploty)

Riadená rýchlosť chladenia pre optimálne vlastnosti

Maximálna kontrola skreslenia

Natiahnutie:

0.5-2.0% Trvalá deformácia

Narovnávanie a úľava zo stresu

Umelé starnutie (T5/T6):

T5: 175-185 Stupeň pre 2-4 hodiny

T6: Tepelné ošetrenie riešenia (520-530) + umelé starnutie (175-185 stupeň pre 6-8 hodiny)

Dokončenie operácií:

Presnosť na dĺžku: ± 1 mm

Vylepšenie povrchovej úpravy

Konečná kontrola a korekcia priamosti

Všetky výroby udržiavajú monitorovanie digitálneho procesu pre úplnú sledovateľnosť .

2. Mechanické vlastnosti 6063 extrudovanej lišty

Majetok	T5 (min)	T5 (typické)	T6 (min)	T6 (typické)	Skúšobná metóda
Konečná pevnosť v ťahu	150 MPA	160-185 MPA	205 MPA	215-230 MPA	ASTM E8
Pevnosť výťažku (0,2%)	110 MPa	120-145 MPA	170 MPA	180-200 MPA	ASTM E8
Predĺženie (2 palce)	8%	10-14%	8%	10-12%	ASTM E8
Tvrdosť (Brinell)	60 HB	65-75 hb	75 HB	80-90 hb	ASTM E10
Pevnosť únavy (5 × 10⁸)	70 MPA	75-85 MPA	95 MPA	100-110 MPA	ASTM E466
Strih	90 MPA	95-110 MPA	120 MPA	125-140 MPA	ASTM B769
Modul elasticity	69,5 GPA	69,5 GPA	69,5 GPA	69,5 GPA	ASTM E111

Distribúcia nehnuteľností:

Pomer dlhodobého k priečnemu vlastnosti: 1,00: 0,95

Účinok hrúbky steny:<5% variation for up to 10mm thickness

Variácia vlastností rohu do plochej sekcie:<10%

Variácia povrchu na jadro:<5 HB

3. povrchová úprava a vzhľad

Klasifikácie kvality povrchu:

Architektonický stupeň (AA10):

RA menej ako alebo rovná drsnosti povrchu 0,4 μm

Žiadne viditeľné defekty vo vzdialenosti 1 m

Vhodný na dekoratívne eloxovanie

Konzistentná farba po eloxovaní

Komerčný stupeň (AA20):

RA menej ako alebo rovná drsnosti povrchu 0,8 μm

Minor defects acceptable at >Vzdialenosť 2 m. Vzdialenosť

Dobrá anodizačná reakcia

Priemyselný stupeň (AA30):

RA menej ako alebo rovná drsnosti povrchu 1,6 μm

Funkčné aplikácie, kde je vzhľad sekundárny

Kompatibilita povrchovej úpravy:

Anodizujúca odpoveď: vynikajúca

Typ II (kyselina sírová): 5-25 μm hrúbka

Typ III (tvrdý kabát): 25-75 μm hrúbka

Hodnotenie konzistencie farieb: Vynikajúce

Architektonická trieda I: 18 μm minimálny povlak

Architektonická trieda II: 10 μm minimálny povlak

Mechanické dokončenie:

Čistenie/leštenie: vynikajúca reakcia

Otryskanie korálikov: Jednotný matný povrch

Jasné ponorenie: Dosiahnuteľná s vysokou odraznosťou

Maľovanie/náter:

Adhézia práškového povlaku: vynikajúca

Kompatibilita mokrej farby: Dobré so správnym predbežným ošetrením

Chromátové konverzné povlaky: Dosiahnuteľná trieda 1A

4. Dimenzionálne špecifikácie a tolerancie

Parameter	Štandardný rozsah	Presnosť	Komerčná tolerancia	Skúšobná metóda
Priemer (okrúhle)	5-300 mm	± 0,15 mm až 30 mm	± 0,25 mm až do 30 mm	Mikrometer
		± 0,3% nad 30 mm	± 0,5% nad 30 mm
Šírka (obdĺžnik)	10-200 mm	± 0,15 mm až 50 mm	± 0,25 mm až 50 mm	Stromca
		± 0,3% nad 50 mm	± 0,5% nad 50 mm
Dĺžka	1000-6500 mm	± 2 mm	± 5 mm	Miera pásky
Priamosť	N/A	0,3 mm/m	0,5 mm/m	Priamy
Twist (obdĺžnik)	N/A	1 stupeň maximum na meter	3 stupňa maximum na meter	Predhlenca
Rohový polomer	N/A	± 0,2 mm	± 0,5 mm	Polomer

Štandardné dostupné formuláre:

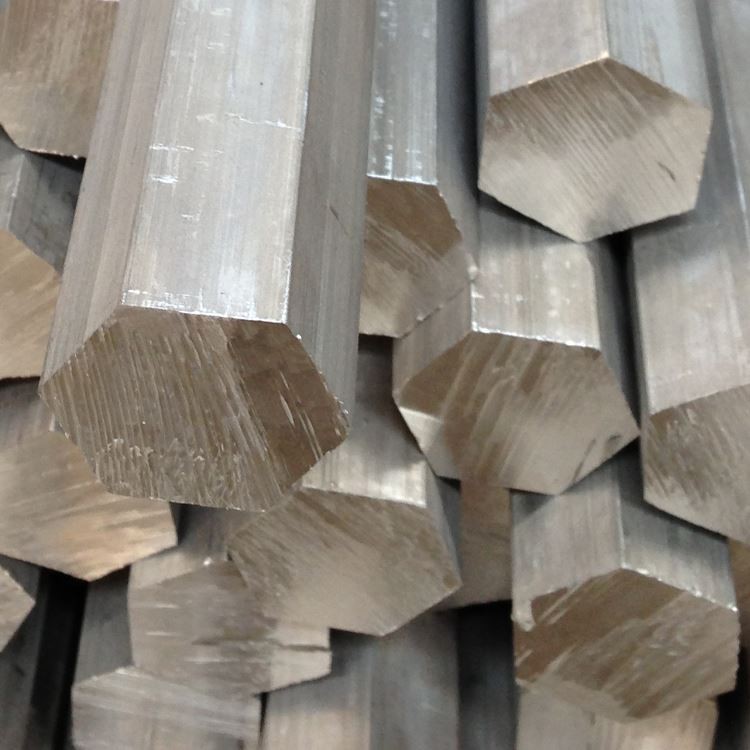

Okrúhla lišta: priemery 5-300 mm

Hexagonálny bar: naprieč byty 8-75 mm

Štvorcový bar: bočné rozmery 5-150 mm

Obdĺžnikový stĺpec: šírka do 200 mm, hrúbka od 3 mm

K dispozícii sú vlastné profily s príslušným nástrojom

5. Označenie a možnosti tepelného spracovania

Náter	Popis procesu	Optimálne aplikácie	Kľúčové charakteristiky
T1	Ochladené z extrúzie a prirodzene staršie	Nekritické aplikácie	Mierna sila, vynikajúca formovateľnosť
T4	Roztok ošetrený a prirodzene starší	Formovanie aplikácií	Dobrá formovateľnosť, mierna sila
T5	Ochladené z extrúzie a umelo staršie	Všeobecný	Dobrá sila, vynikajúca extrudovateľnosť
T6	Roztok ošetrený a umelo starý	Štrukturálne aplikácie	Maximálna pevnosť a tvrdosť
T52	Ochladený z extrúzie, stres uvoľnený, umelo starší	Kritické aplikácie	Zlepšená priamosť, dobrá sila
T83	Roztok ošetrený, spracovaný nachladol, umelo starý	Aplikácie s vysokým stresom	Vylepšená sila s dobrou tvrdosťou

Pokyny:

T5: Najkonomómnejšie pre štandardné aplikácie

T6: Keď sa vyžaduje maximálna pevnosť

T4: Keď je potrebné formovanie po extrúzii

T52: Pre aplikácie vyžadujúce prísnu rozmerovú stabilitu

6. charakteristiky obrábania a výroby

Činnosť	Materiál	Odporúčané parametre	Pripomienky
Otáčanie	HSS, karbid	Vc =200-500 m/min, f =0.1-0.4 mm/rev	Vynikajúca povrchová úprava
Vŕtanie	HSS, karbid	Vc =80-150 m/min, f =0.15-0.3 mm/rev	Nízko rezanie síl
Mletie	HSS, karbid	Vc =200-600 m/min, fz =0.1-0.25 mm	Vynikajúca evakuácia čipov
Klepanie	HSS, potiahnuté cínu	Vc =10-30 m/min	Vynikajúca kvalita vlákna
Píchnutie	Hrot	Vc =800-1500 m/min, stredné ihrisko	Čisté strihy s minimálnym vyhodením
Závitok	HSS, karbid	Vc =150-300 m/min, jemné krmivo	Vynikajúci závit

Výstavba:

Hodnotenie machinability: 90% (1100 hliníka=100%)

Povrchová úprava: Vynikajúce (RA 0.5-1.6 μm ľahko dosiahnuteľný)

Tvorba čipov: Krátke čipy s správnym nástrojom

Chladiaca kvapalina: Emulzia rozpustná vo vode alebo minimálne mazanie

Opotrebovanie nástroja: Minimálne so správnymi parametrami

Formovateľnosť: Vynikajúci v podmienkach T1/T4

Ohybnosť: minimálny polomer=1 × hrúbka (T1/T4), 2 × hrúbka (T6)

Zvárateľnosť: dobré s metódami TIG/MIG

Valcovanie vlákna: vynikajúce výsledky v stave T4

7. Systémy odporu a ochrany proti korózii

Typ prostredia	Rating	Metóda ochrany	Očakávaný výkon
Vidiecka/mestská atmosféra	Vynikajúci	Mlynový povrch alebo eloxovanie	15-20+ roky
Priemyselná atmosféra	Veľmi dobrý	Anodizácia triedy I	10-15 roky
Morské prostredie	Dobrý	Eloxovanie + tesnenie	5-10 roky s údržbou
Vysoká vlhkosť	Vynikajúci	Štandardný eloxizujúci	10-15 roky
Chemická expozícia	Mierny	Tvrdé eloxovanie + tesnenie	Špecifický
Expozícia	Vynikajúci	Jasný	Žiadna degradácia

Možnosti ochrany povrchu:

Eloxovanie:

Jasné (prírodné): vynikajúca jasnosť a transparentnosť

Farebné eloxovanie: konzistentný vývoj farieb

Tvrdý eloxizácia: Vynikajúci odpor opotrebenia

Možnosti tesnenia: horúca voda, acetát niklu, PTFE

Konverzné povlaky:

Chromát na mil-dtl -5541

Alternatívy z chrómu

Mechanické dokončenie:

Kefovaná povrchová úprava: rovnomerný smerový vzor

Leštený povrch: dosiahnuteľný vzhľad podobný zrkadlu

Pieskované: konzistentná matná textúra

Organické povlaky:

Práškový náter: vynikajúca priľnavosť a trvanlivosť

Tekutá farba: Dobré so správnym predbežným ošetrením

Čisté ochranné povlaky: UV a ochrana proti oderu

8. Fyzikálne vlastnosti pre inžiniersky dizajn

Majetok	Hodnota	Úvaha o návrhu
Hustota	2,70 g/cm³	Výpočet hmotnosti pre komponenty
Roztavenie	615-655 Stupeň	Obmedzenia tepelného spracovania
Tepelná vodivosť	200-220 W/m·K	Aplikácie chladiča
Elektrická vodivosť	50-55% IACS	Elektrické aplikácie
Konkrétne teplo	900 j/kg · k	Výpočty tepelnej hmotnosti
Tepelná expanzia (CTE)	23.4 ×10⁻⁶/K	Príjmy z expanzie
Youngov modul	69,5 GPA	Štrukturálne výpočty
Poissonov pomer	0.33	Parameter štrukturálnej analýzy
Odrazivosť	80-85% (leštené)	Optické/osvetľovacie aplikácie

Úvahy o návrhu:

Rozsah prevádzkovej teploty: -80 Stupeň do +175

Udržanie nehnuteľností: Vynikajúci pod 100 stupňov

Elektrická vodivosť: vyššia ako mnoho hliníkových zliatin

Magnetické vlastnosti: nemagnetické

Recyklovateľnosť: 100% recyklovateľná, vysoká hodnota šrotu

Vplyv na životné prostredie: nízka uhlíková stopa v porovnaní s oceľou

9. zabezpečenie a testovanie kvality

Štandardné testovacie postupy:

Chemické zloženie:

Optická emisná spektroskopia

Overenie všetkých hlavných prvkov a nečistôt

Mechanické testovanie:

Testovanie v ťahu (pozdĺžny)

Testovanie tvrdosti (Webster/Brinell)

Dimenzionálna kontrola:

Priemer/rozmery na viacerých miestach

Overovanie rovnosti

Meranie povrchovej úpravy

Vizuálna kontrola:

Hodnotenie povrchových defektov

Vyhodnotenie linky

Rovnomernosť povrchu

Špecializované testovanie (ak je to potrebné):

Test na anodizovanie odpovede

Hodnotenie štruktúry zŕn

Testovanie vodivosti

Štandardné certifikácie:

MILL Testova

Certifikácia chemickej analýzy

Certifikácia mechanických vlastností

Správa o rozmerovej inšpekcii

Certifikácia tepelného spracovania (pre temperament T6)

10. Aplikácie a úvahy o dizajne

Primárne aplikácie:

Architektonické komponenty:

Rámy okien a dverí

Systémy na záclony

Zábradlia a balustrády

Dekoratívne lemovanie a lišty

Preprava:

Automobilový obklad a komponenty

Komponenty RV a príves

Rámy bicyklov a komponenty

Elektrické:

Chladiče a tepelné riadenie

Elektrické kryty a puzdrá

LED svietidlá a profily

Spotrebný tovar:

Nábytok

Orezanie spotrebiča a diely

Sprchovacie kúty a kúpeľňové doplnky

Priemyselné komponenty:

Pneumatické valcové trubice

Strážcovia a rámy

Dopravníky a manipulácia s materiálom

Výhody dizajnu:

Vynikajúca povrchová úprava pre estetické aplikácie

Vynikajúca extrudovateľnosť pre komplexné profily

Dobrý pomer sily k hmotnosti

Vynikajúca odolnosť proti korózii

Vynikajúca anodizačná reakcia

Ľahké výroby a spojenie

Nákladovo efektívne v porovnaní s zliatinami s vyššou pevnosťou

Konzistentné vlastnosti a kvalita

Ľahko dostupné v rôznych tvaroch a veľkostiach

Trvalo udržateľný materiál s vysokým recyklovaným potenciálom obsahu

Konštrukčné obmedzenia:

Nižšia pevnosť v porovnaní s zliatinou 6061/6082

Neodporúča sa pre vysoko stresované štrukturálne aplikácie

Obmedzená zvárateľnosť v porovnaní s 6061

Znížené mechanické vlastnosti v zónach ovplyvnených teplom

Obmedzenia teploty nad 175 stupňov

Ekonomické úvahy:

Vynikajúca rovnováha nákladov a výkonu

Nižšie náklady na spracovanie ako zliatiny s vyššou silou

Znížené náklady na obrábanie v dôsledku vynikajúcej machinability

Dlhá životnosť s minimálnou údržbou

Vysoká hodnota šrotu na konci životného cyklu
